不锈钢水箱有效容积怎么算?
发布时间:2021-07-22 05:32:53 作者: 来源:

不锈钢水箱的形状有:方形、圆柱形、球形等。许多客户经常将不锈钢水箱的箱体体积(公称容积)与有效容积混淆。

不锈钢水箱容量有两个说法,一个是箱体容积,一个是有效容积。

箱体容积指的是不锈钢水箱箱体的整个容积,有效容积指的是不锈钢水箱在装液体实际有效能装多少容量的使用液体。

不锈钢水箱的有效容积和箱体容积是二个不同的概念,简单来说,即箱体容积不等于有效容积,实际有效容积会小于箱体容积。


为什么水箱实际有效容积小于箱体容积?

不锈钢水箱的有效容积,除箱体尺寸直接关系着有效容积外,重要的还与不锈钢水箱的开孔(溢流孔、出水口)有关。为了更好的使用不锈钢水箱,延长不锈钢使用时间,不锈钢水箱在储存水的时候不会满箱装,当不锈钢水箱供水管网出现故障时(当水箱达到最高水位时,进水管网控制系统故障不能关闭),溢流管发挥作用,保护箱体不受影响和箱体内满溢出来的水不对周边环境和设计造成安全影响。

 为了更好地利用水箱的容积,一般溢流管都是设置在距水箱上边缘100mm左右的地方.传统的水箱进水有的是浮球阀控制的,控制水位一般也是在100 ~ 200mm左右.


今天说一下常用的圆柱形水箱和方形水箱的有效容积的计算。

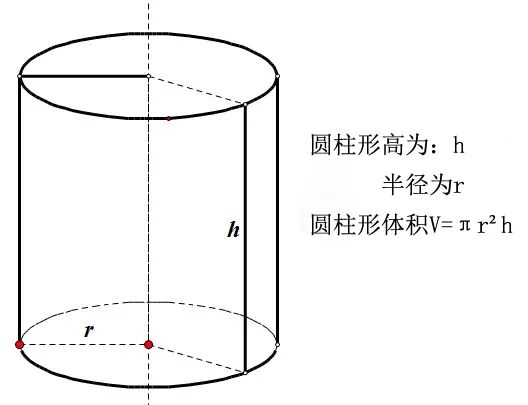

圆柱形的水箱箱体体积计算如图:

如果保温水箱图纸半径r则是是按内胆尺寸算。


圆柱型水箱有效容积怎么计算呢?

因为一个水箱是不满箱装水的,这里我们设定一个大概的数值来估算:

如果顶部有个100mm左右的溢流口控制距离,然后底部也有个100mm左右的高度用来沉淀水中的杂质、加上出水管以下的高度实际上是无法出水的,所以底部有个200mm左右高度的水是无法完全使用过来的。因此顶部没装水的高度加上底部无法完全利用的水的高度合计按400mm计算;

那么,这里圆柱型不锈钢水箱有效容积计算公式:

有效容积=πr²(h-400mm)


方形不锈钢水箱有效容积怎么计算呢?


比如一个5m* 3m* 2m的水箱的箱体容积是5 * 3 * 2 = 30m3,这只是为了计算箱体容积,那么如何才能得到有效容积呢?这里需要知道方形水箱的有效水位高度。我们在设计不锈钢水箱时,水箱有进水口和出水口,还有排空口和溢流口。我们根据出水口的大小设计最低水位,根据溢流位置设计最高水位。其实2米高的水箱的有效水位就是从出水口到溢流口的水位。

以5m*3m*2m的水箱为例,我们将出水口设置在水箱底部上方0.1m处,溢流口底部设计溢流水位或最高水位,距箱顶0.2m。可以得出这个水箱的有效水位是1.7m,不是水箱的高度。

因此5*3*2m的水箱有效容积变为5m*3m*1.7m,按计算水箱有效容积为25.5m³。结论如下

理算体积应大于有效体积

5m* 3m * 2m不锈钢水箱箱体容积为30m³,有效容积为25.5m³。


我们知道不锈钢水箱设计的容量,并非在该容量下能100%装满不锈钢水箱。

所以,应对热水工程中,工程商在计算太阳能或空气能等产值时,计算所产热水是箱体必须装下计算的产值,也就是有效容积。
